Palpadores Renishaw para sistemas Micro-Vu
Descripción
Precisión en el punto de contacto
Los palpadores Renishaw son un componente crítico dentro de los sistemas de medición Micro-Vu, ya que son responsables del contacto directo con la pieza durante el proceso de inspección.
La precisión del sistema depende en gran medida de la capacidad del palpador para acceder correctamente a la geometría de la pieza y mantener la exactitud en el punto de medición.
Metcal, como proveedor autorizado de Renishaw, ofrece soluciones completas de palpado compatibles con los sistemas Micro-Vu, garantizando rendimiento, fiabilidad y soporte técnico especializado.
¿Qué es un palpador y por qué es clave?
Un palpador (stylus) es el elemento del sistema de medición que entra en contacto con la pieza, generando la señal necesaria para realizar la medición dimensional.
Su correcta selección es fundamental porque influye directamente en:
- Acceso a características complejas de la pieza
- Precisión y repetibilidad de la medición
- Tiempos de inspección
- Rendimiento global del sistema
Una mala elección puede provocar errores por flexión, vibración o mala geometría del contacto, comprometiendo la calidad de los resultados.

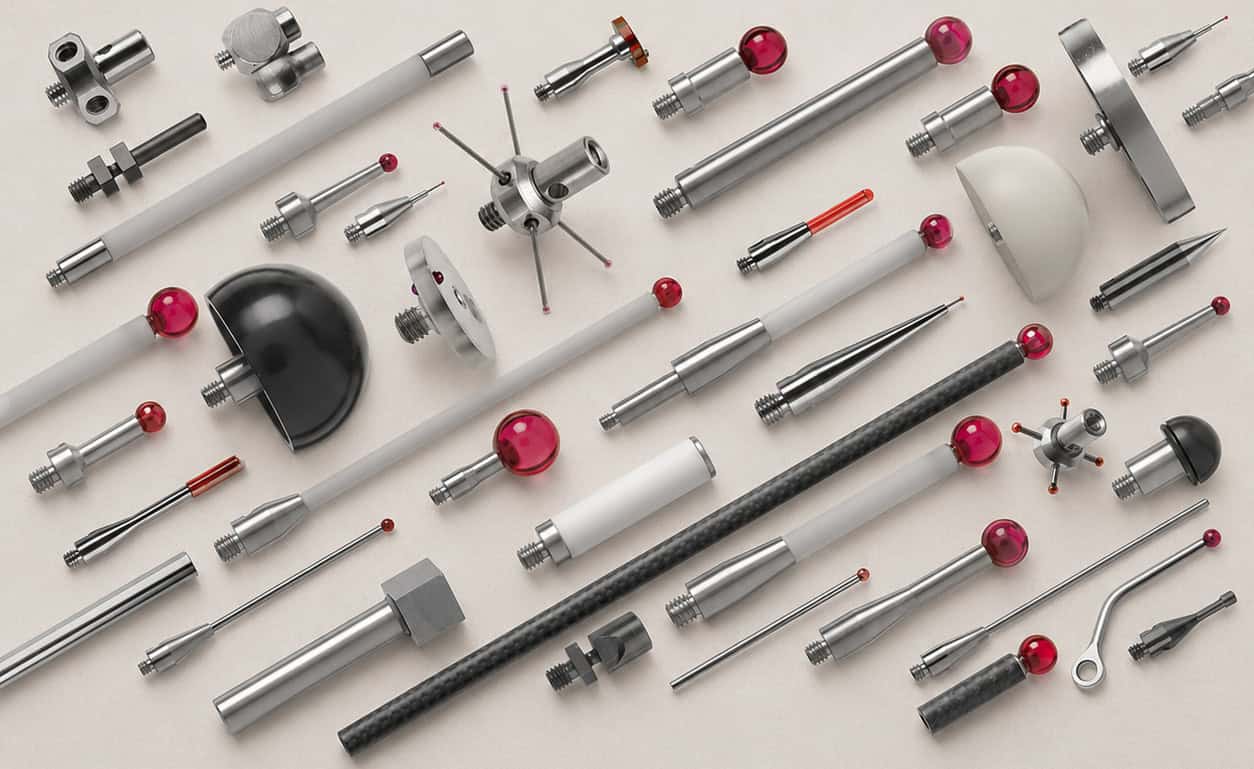

Tipos de palpadores Renishaw
Palpadores rectos (Straight styli)
Son la solución más común y versátil. Incorporan bolas de rubí de alta precisión y diferentes materiales de vástago, siendo adecuados para la mayoría de aplicaciones de inspección.
Palpadores tipo estrella (Star styli)
Permiten medición multi-punto en geometrías complejas, reduciendo tiempos de inspección al evitar reposicionamientos constantes del sistema.
Palpadores de disco (Disk styli)
Diseñados para inspeccionar ranuras, cavidades y zonas inaccesibles para otros tipos de palpadores.
Palpadores especiales
Incluyen soluciones como palpadores tipo puntero o configuraciones personalizadas para aplicaciones específicas de metrología.
Materiales y rendimiento
La elección de materiales es clave para optimizar el rendimiento del palpador según la aplicación:
Materiales de bola
- Rubí: estándar industrial, alta dureza y bajo desgaste
- Nitruro de silicio: alta resistencia y mejor comportamiento en superficies abrasivas
- Zirconia: ideal para entornos agresivos y aplicaciones específicas
Materiales de vástago
- Acero inoxidable: uso general con buena rigidez
- Carburo de tungsteno: máxima rigidez en diámetros pequeños
- Cerámica: ligera y con protección ante impactos
- Fibra de carbono (Renishaw GF): alta rigidez con peso mínimo y excelente estabilidad térmica
Configuración y diseño del palpador
Para obtener el máximo rendimiento, es fundamental considerar:
- Diámetro de la bola
- Longitud efectiva de trabajo (EWL)
- Rigidez del conjunto
- Accesibilidad a la geometría
Se recomienda mantener la bola lo más grande posible y el vástago lo más corto posible para maximizar la precisión y minimizar la deflexión.
Accesorios y soluciones complementarias
Renishaw ofrece una amplia gama de accesorios para ampliar las capacidades de medición:
- Extensiones de palpador
- Adaptadores de rosca (M2, M3, M4, M5)
- Centros de 5 vías para configuraciones múltiples
- Articulaciones (knuckles) para acceso angular
- Kits completos de palpadores
Estos elementos permiten configurar soluciones totalmente adaptadas a cada necesidad de inspección.
Palpadores a medida
En aplicaciones complejas, la solución óptima puede requerir un diseño personalizado.
Renishaw dispone de una división especializada que desarrolla palpadores a medida, analizando factores como:
- Geometría de la pieza
- Materiales a inspeccionar
- Condiciones del entorno
- Requisitos de precisión
Más de 5.000 configuraciones personalizadas han sido implementadas en aplicaciones industriales a nivel mundial.
Compatibilidad con sistemas Micro-Vu
Los palpadores Renishaw se integran con sistemas Micro-Vu como:
- Vertex
- Excel
Permiten combinar medición por visión y palpado en un mismo proceso, mejorando la precisión y ampliando las capacidades de inspección.
Asesoría técnica especializada
Metcal ofrece soporte completo en la selección e implementación de palpadores Renishaw:
- Selección del palpador adecuado según aplicación
- Configuración óptima del sistema
- Integración con equipos Micro-Vu
- Soporte técnico y mantenimiento
👉 Solicite asesoría para definir la mejor solución de medición para su proceso.
